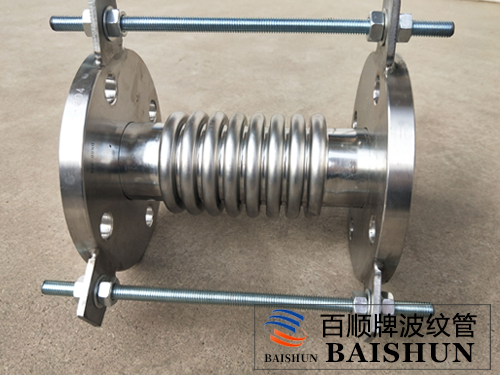

軸向型內壓式波紋補償器(TNY)
軸向型波紋補償器(TNY)也稱通用型波紋補償器、通用型膨脹節、波紋伸縮器、伸縮節。該波紋伸縮器用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
產地：河北省>泊頭市
供應商：河北偉業波紋管制造有限公司

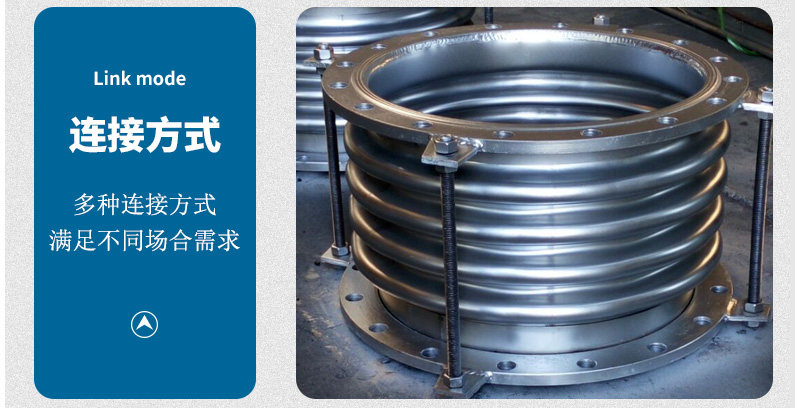

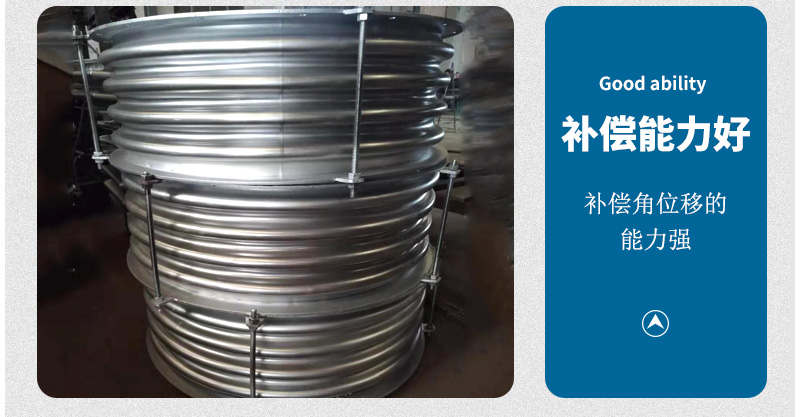

軸向型內壓式波紋補償器(TNY)詳細內容介紹
軸向型內壓式波紋補償器（TNY）也稱通用型波紋補償器、通用型膨脹節、波紋伸縮器、伸縮節，
主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
軸向型內壓式波紋補償器應用舉例：

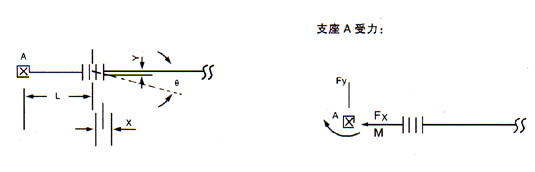

某碳鋼管道，公稱通徑500mm，介質溫度300°C，環境_溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
解：
（1）根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，
橫向位移量：Y0=14.4mm。
軸向剛度：Kx=282N/mm。
橫向剛度：Ky=1528N/mm 。
角向剛度：Kθ=197N·m/度。
角向剛度：Kθ=197N·m/度。

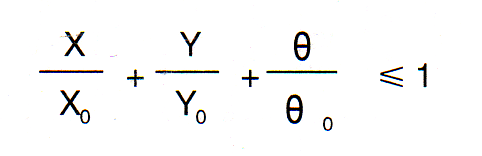

用下面關系式來判斷此補償器是否滿足題示要求：

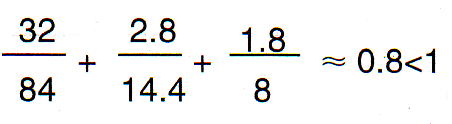

將上述參數代入上式：

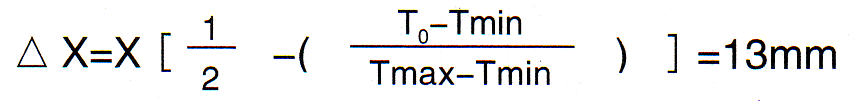

（2）對補償器進行預變形量△X為：
因△X為正，所以出廠前要進行“預拉伸”13mm。
（3）支座A受力的計算：
內壓推力：F=100·P·A=100×0.6×2445=14600（N）（3）支座A受力的計算：
軸向彈力：Fx=Kx·（f·X）=282×（1/2×32）=4512（N）
橫向彈力：Fy=Ky·Y=1528×2.8=4278.4（N）
彎 矩：My=Fy·L=4278.4×4=17113.6（N·m）
Mθ=Kθ·θ =197×1.8=354.6（N·m）
合成彎矩：M=My+Mθ=17113.6+354.6=17468.2（N·m）
