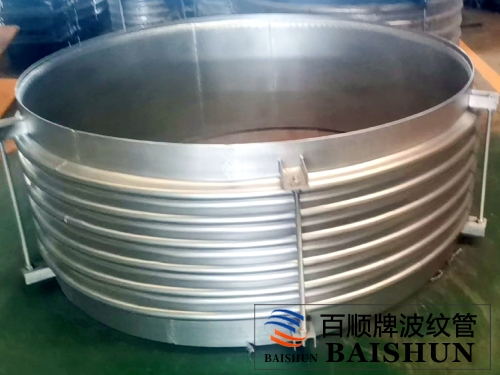

全封閉結構波紋管補償器

來源：河北偉業波紋管發布時間：2021/10/29 9:49:56

波紋管補償器在結構上消除了普通彈簧密封中所必有的動靜環與軸套（或軸）的動密封圈，使波紋管自身的彈率充分被利用來形成比壓（而普通密封由于密封圈的存在，在動環軸套發生相對位移時需消耗部份平衡力。密封圈與軸套（或軸）間的磨擦力使其位，平衡力的大小受到了密封圈的加工尺寸精度及熱處理的限制，顯示其的追隨性。使用過程中，普通機械密封常常會因為裝置波動或操作工藝等多方面原因造成泵體抽空現象，此時動環密封圈的存在使端面打開后不能及時復位，而造成機械密封的泄漏，而波紋管補償器機封在結構上消除了這個密封失效的途徑。幾乎不受泵體抽空的影響，顯示了其良好的補償及性，在易抽空的輕烴泵，減壓塔底泵等泵中表現突出，這個特點是波紋管密封得以應用普及的一個重要原因。

真空開關是在真空中進行電流通斷的開關設備.它的主觸頭位于真空滅弧室中，波紋管補償器是真空滅弧室中的關鍵元件，只有采用金屬波紋管后才有可能從真空滅弧室外部用機械力使動觸頭運動，又能保持真空滅弧室外密封。真空開關每一次通、斷，都使波紋管進行一次大幅度的位移，大幅度且頻繁的軸向位移容易使波紋管因疲勞而損壞。波紋管是真空滅弧室外殼的一個重要組成部分，如果它損壞，則真空滅弧室的壽命便因漏氣而終止了。真空滅弧室的其它零件在正常運行中是不容易損壞的，所以波紋管的疲勞壽命也決定了真空滅弧室的機械壽命。此外，真空開關的觸頭開距與波紋補償器的實際軸向位移是相等的.所以波紋管補償器的軸向允許位移量也決定了所能獲得的大觸頭開距。

液壓成形波紋管和焊接波紋管補償器都能滿足普通真空開關的使用要求，考慮到制造成本，一般真空開關都使用液壓成形波紋管。只有同時要求使用壽命特別長和觸頭行程很大的真空開關才使用焊接波紋管。波紋管材料一般為不銹鋼1Cr18Ni9Ti、00Cr17Ni14Mo2和0Cr18Ni9等。
