軸向型復式波紋補償器也稱軸向型波紋補償器、復式波紋補償器,軸向型復式膨脹節，本產品用于軸向補償。

軸向型復式波紋補償器采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔、產品結構緊湊、補償量大、無泄漏、耐 腐蝕、壽命長，便于安裝、產品質量可靠等優點。本產品結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線?！?/span>

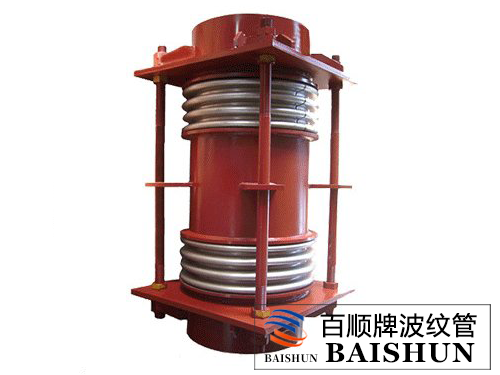

一、 軸向型復式波紋補償器 結構

由兩個或多個波紋管串聯在一起， 同時通過拉桿串聯在一起。確保 了膨脹節工作時的穩定性。

公稱通徑：DN32-DN3000

執行標準：GB/T 12777-2017 工作壓力：0.1Mpa-2.5Mpa

產品軸向補償量：72mm-500mm

二、軸向型復式波紋補償器連接方式：

1、法蘭連接 2、接管連接

三、軸向型復式波紋補償器的壓力計算：

①對固定支座的作用力：

壓力推力：Fp=100·P·A（N）

軸向彈力：Fx=Kx·X（N）

式中：

        P：高工作壓力或高試驗壓力MPa

        A：面積（查樣本）cm2

       Kx：補償器軸向剛度N/mm

        X：補償器使用的軸向補償量mm

        ②支座壓力：

查樣本0.6FS500×12J補償器A=2445cm2 Kx=141N/mm

壓力推力：Fp=100·P·A=100×0.6×2445=146700N

軸向彈力：Fx=Kx·X=141×283=39903N

支座受力：F=Fp+Fx=146700+39903=186603N

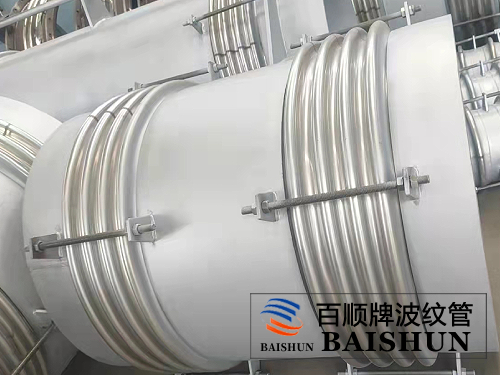

四、 軸向復式拉桿補償器拉桿作用

對于這類波紋較多的補償器而言，拉桿既是一種保護裝置以補償在運輸或安裝過程中不損壞波紋管。而且，補償器工作時的穩定性，也是由于拉桿的存在，對于補償器的保溫操作也變得簡單易行。

五、 軸向型復式膨脹節 安裝注意事項

      1.保護波紋管——在運輸、安裝、焊接時都應注意防止波紋管部位受損。

      2.正確冷緊——一般出廠前廠家做好了預拉伸。

      3.不可受扭矩——軸向型波紋補償器本體都不可承受扭矩，以免破壞波紋管。

      4.水平安裝時不可承受管道重量。
