橫向和角向膨脹節(jié)（補償器）對管系及管架設計的要求

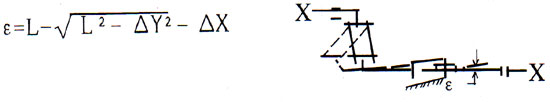

1、裝在管道彎頭附近的橫向型補償器，兩端各高一導向支座，其中一個宜是平面導向管座，其上、下活動間隙按下式計算：
ε-活動間隙（mm）；
L-補償器有效長度（mm）；
L-補償器有效長度（mm）；
△Y-管段熱膨脹量（mm）；
△X-不包括L長度在內的垂直管段的熱膨脹量（mm）；
2、角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。
此時平面鉸鏈銷的軸線_垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。
裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。
但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
3、補償器兩側的導向支座應接近補償器，支座的型式應使補償器能定向運動。
